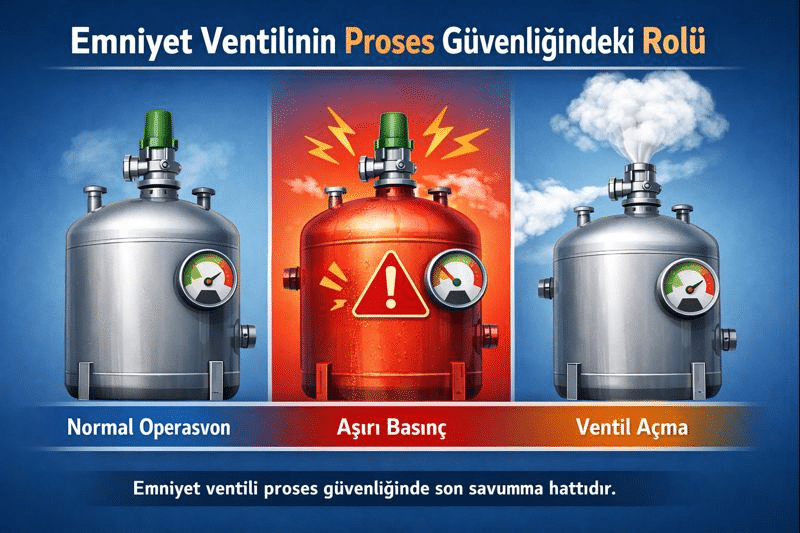

Emniyet ventilleri (Pressure Relief Valves – PRV), basınçlı sistemlerde proses güvenliğinin en kritik ekipmanları arasında yer alır. Bu ekipmanların doğru basınçta ve doğru koşullarda açması, tesis güvenliği açısından hayati öneme sahiptir.
Ancak emniyet ventili testleri sırasında sıkça karşılaşılan bir kavram vardır:
Cold Differential Test Pressure (CDTP)

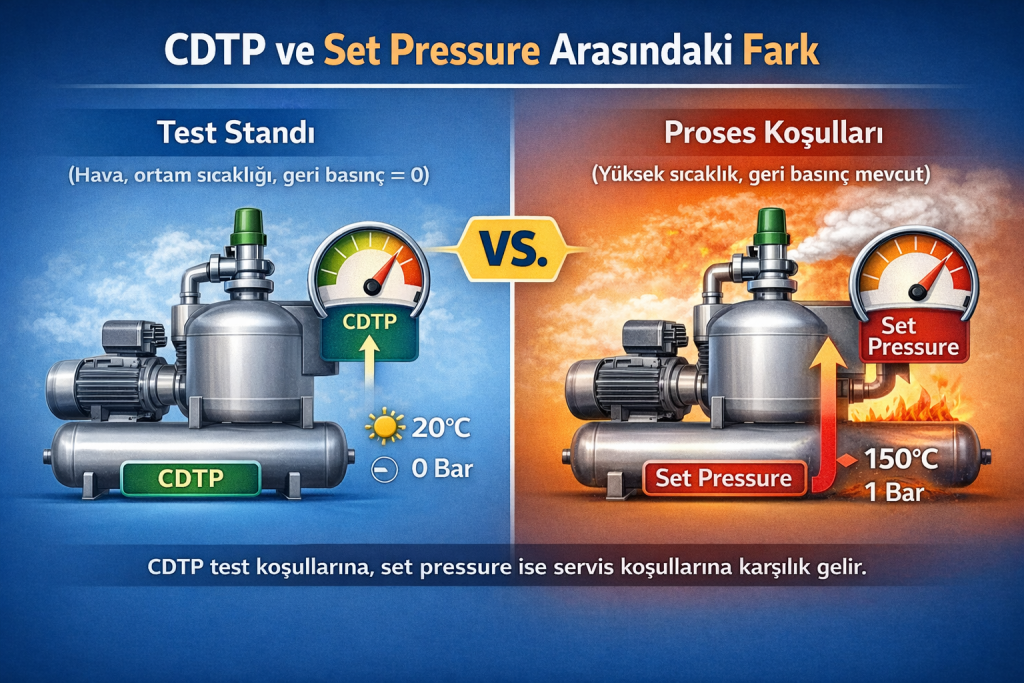

CDTP, çoğu zaman set basıncı ile karıştırılmakta veya test raporlarında yeterince doğru ifade edilmemektedir. Bu durum, emniyet ventillerinin sahada beklenenden farklı davranmasına neden olabilir.
Bu yazıda CDTP kavramını teknik olarak açıklıyor ve emniyet ventili testlerindeki önemini detaylandırıyoruz.
CDTP (Cold Differential Test Pressure) Nedir?
Cold Differential Test Pressure (CDTP), bir emniyet ventilinin test standında, ortam sıcaklığında ve genellikle geri basınç olmadan, açmaya başlayacak şekilde ayarlandığı diferansiyel basınç değeridir.
Başka bir ifadeyle:
CDTP, emniyet ventilinin gerçek servis koşullarında doğru set basıncında açmasını sağlamak için test aşamasında uygulanan düzeltilmiş açma basıncıdır.
Önemli bir nokta:
- CDTP ≠ Proses set basıncı
Bu iki değer teknik raporlarda mutlaka ayrı ayrı tanımlanmalıdır.

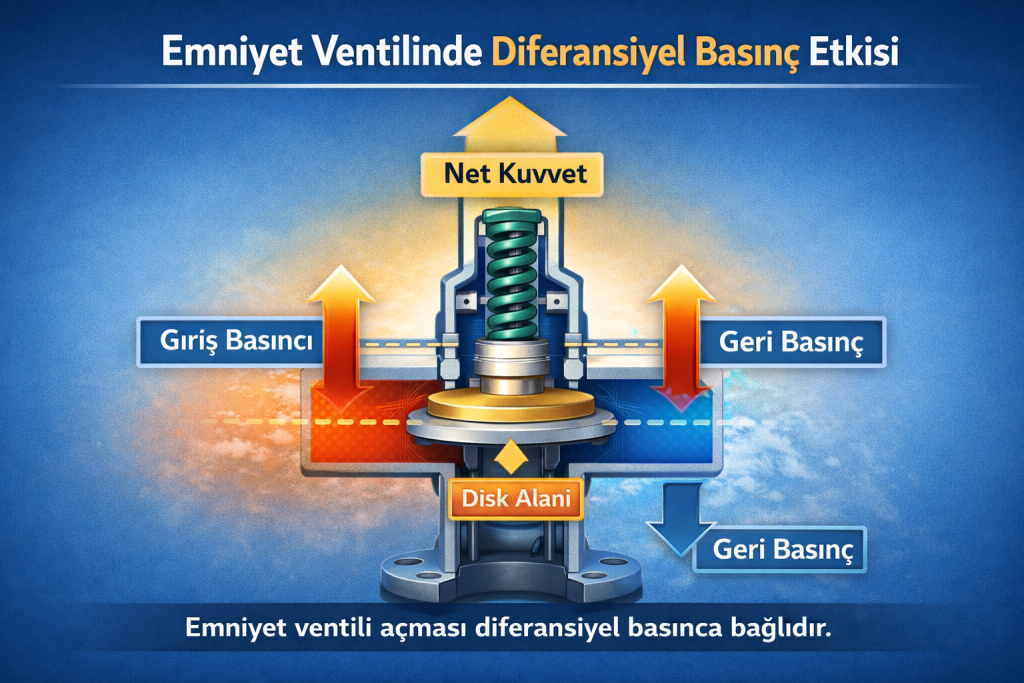

Emniyet Ventilinde Diferansiyel Basınç Mantığı
Emniyet ventillerinde açmayı başlatan kuvvet, giriş basıncı ile geri basınç arasındaki farka bağlıdır:
ΔP=Pgiris−Pgeri basınc
Yani ventil yayı, mutlak basınca değil, disk üzerindeki net kaldırma kuvvetine tepki verir.
Bu nedenle geri basınç varlığı, ventilin açma basıncını doğrudan etkiler.
Back Pressure CDTP’yi Nasıl Etkiler?
Sabit Geri Basınç Durumu
API 520’ye göre sabit geri basınç bulunan sistemlerde, emniyet ventili test sırasında CDTP değeri ile ayarlanmalıdır.
Örnek:
- Servis set basıncı: 10 barg
- Sabit geri basınç: 2 barg
Serviste diski açan net basınç: 10−2=8 barg
Test standında geri basınç olmadığından ventil:
- 8 barg’da açacak şekilde ayarlanır
Bu durumda:
CDTP = 8 barg

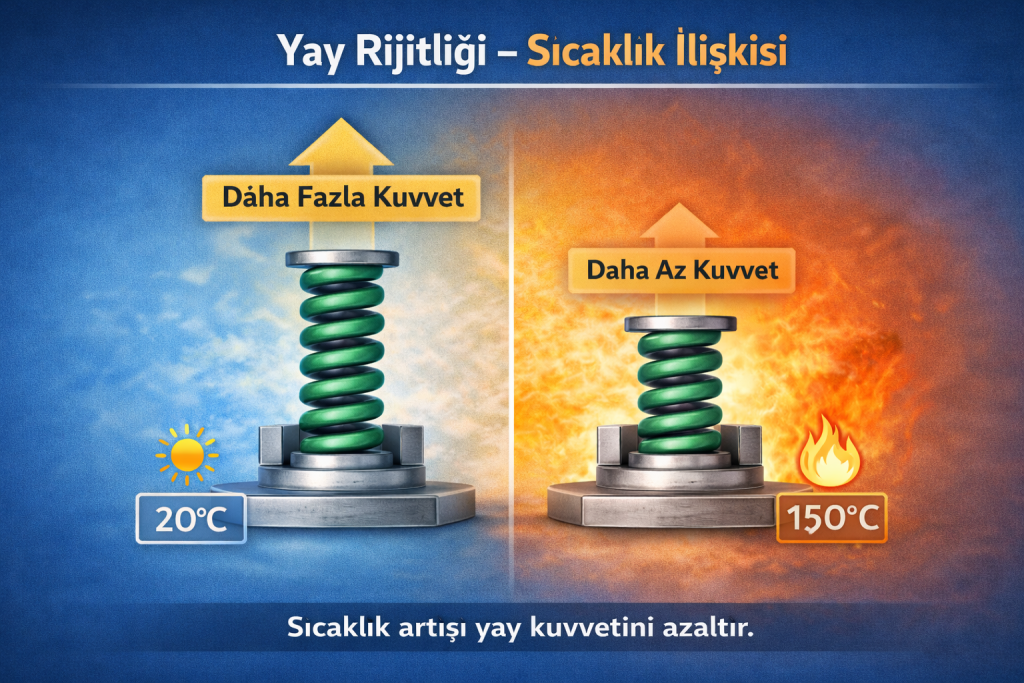

Sıcaklık Etkisinin CDTP Üzerindeki Rolü
Emniyet ventillerinde kullanılan yaylar, sıcaklığa duyarlı mekanik elemanlardır:
- Sıcaklık arttıkça yay rijitliği azalır
- Aynı yay sıkıştırması daha düşük kuvvet üretir
Bu durum, emniyet ventilinin sıcak servis koşullarında daha erken açma eğilimi göstermesine neden olabilir.
Bu nedenle:
- Test standında ayar basıncı, sıcaklık etkisi göz önüne alınarak düzeltilir
- Bu düzeltme üretici datası ve API 520 rehberliği ile yapılır
Bu düzeltme de CDTP tanımının bir parçasıdır.
CDTP Neden Test ve Sertifikasyon Açısından Kritik?
Doğru hazırlanmış bir emniyet ventili test sertifikasında aşağıdaki bilgiler açıkça belirtilmelidir:
- Servis set basıncı
- CDTP değeri
- Geri basınç bilgisi
- Test akışkanı
- Test sıcaklığı
- Uygulanan standart (API 520 vb.)
Bu ayrım yapılmadığında:
- Yanlış saha değerlendirmeleri
- Denetimlerde teknik uygunsuzluklar
- Proses güvenliği riskleri ortaya çıkabilir
Sonuç: CDTP Bir Ayar Değil, Mühendislik Parametresidir
Cold Differential Test Pressure (CDTP), emniyet ventillerinin yalnızca test standında değil, gerçek proses koşullarında güvenilir şekilde çalışmasını sağlayan temel bir mühendislik parametresidir.
CDTP’nin doğru hesaplanması, doğru uygulanması ve doğru raporlanması;
- Proses güvenliği
- Ekipman bütünlüğü
- Standartlara uygunluk
açısından vazgeçilmezdir.
